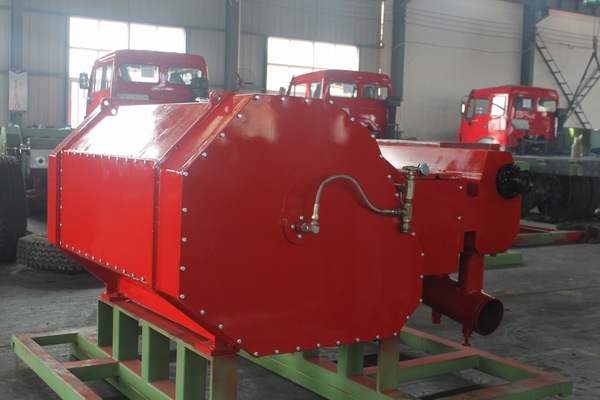

Unidade 2500HP Quíntuplo Bomba

2500HP unidade de bomba quintuplicar é uma bomba horizontal concebido para cumpriroperações do campo petrolífero em condições de bombeamento duras. O movimento alternativobombas volumétricas são amplamente utilizados para workovers intermitentes,poço de petróleo fraturamento, acidificação, bem matando, enchimento de cascalho, etc. Suamáxima BHP é 1.866 KW (2500 HP) ea is203.2 comprimento do cursomm (8 "). Êmbolo diâmetros variam de 3-3 / 4 "de 6-3 / 4", enquanto que todos osBombas 2500HP adotar o mesmo modelo de final de energia. No quintuplicar 2500HPunidade de bomba, 20 liga-tirantes de aço são usados ​​para conectar o final de fluidocom final de energia. Quando o fluido final é desmontado, estas hastes são retidos na extremidade do cabo. Saqueia e bielas são articulados com grampos, quefaz desmantelamento e manutenção de fim de fluido mais conveniente.

Parâmetros

Max. BHP	1866kW (2500 HP)
Max. Carga de Conrod	855 kN (192.325 lbf)
Golpe	203,2 milímetros (8 ")
Max. SpecificWater Círculo	330 rpm
Relação	6,353: 1
Dimensão	2199 × 1980 × 1113 milímetros
Comprimento x largura x altura	(86,6 "x 78" × 43,8 ")
Peso	6,760 kg (£ 14.903)

Atuação

SpecificWater círculo (rpm)	115		150		200		250		330
Pistão  Diâmetro	Deslocamento (L / min)	Pressão  (Mpa)	Deslocamento (L / min)	Pressão  (Mpa)	Deslocamento (L / min)	Pressão  (Mpa)	Deslocamento (L / min)	Pressão  (Mpa)	Deslocamento (L / min)	Pressão  (Mpa)
3-  3/4 "	802	120	1086	92,6	1446	69,6	1809	55,6	2385	42,2
4 "	912	105.6	1234	81,6	1643	61,2	2055	49	2710	37,1
4-1 / 2 "	1154	83,4	1563	64,3	2082	48,3	2604	38,6	3437	29,2
5 "	1427	67,5	1930	52,1	2574	39,1	3217	31,3	4247	23,7
